在線路板（FPC）制造過程中，酸洗、蝕刻、電鍍等工序會產生大量含鹽酸、硫酸、硝酸等成分的酸霧廢氣。這類廢氣不僅腐蝕設備、危害員工健康，若未經處理直接排放更會面臨環保處罰。如何科學規劃廢氣處理設備的布局，成為企業實現綠色生產的關鍵環節。

一、酸霧廢氣處理的核心邏輯

1.精準匹配工藝特點

柔性線路板生產工序分散，廢氣濃度差異大。例如，蝕刻線酸霧濃度高（可達500mg/m3以上），而清洗工序廢氣量雖大但濃度低。需針對不同工位設計獨立收集系統，避免“一刀切”導致處理效率低下。

2.技術選型決定布局框架

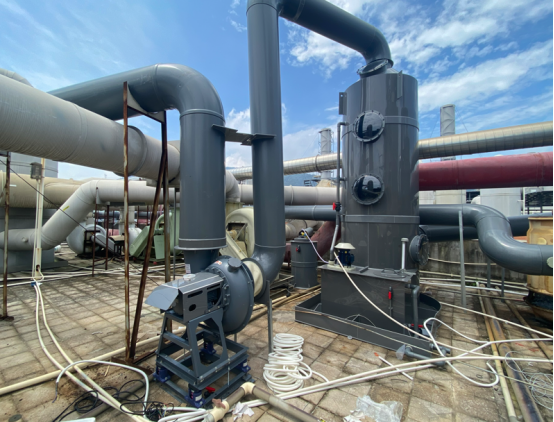

高濃度酸霧：首選“三級噴淋塔+除霧層”組合，噴淋液采用NaOH或Na2CO3中和，去除率可達95%以上。

復雜成分廢氣（如含HF或有機揮發物）：需增加干式過濾器或活性炭吸附層，形成多級凈化體系。

空間受限車間：推薦模塊化設計，例如將噴淋塔、循環水箱、風機集成在可移動式機架上，節省占地面積。

二、布局規劃的四大黃金原則

1.就近處理，縮短風管路徑

在酸霧產生點（如蝕刻機、電鍍槽）上方0.8~1.2米處安裝集氣罩，控制風速在0.5~1m/s。通過“一源一管”就近接入處理設備，減少管道彎折帶來的風壓損耗。某深圳FPC企業采用此方案后，風機能耗降低22%。

2.空間利用與運維便利兼顧

將噴淋塔、水泵等大型設備置于車間外圍，利用立體空間搭建設備平臺。

預留1米以上的檢修通道，方便更換填料、清理沉淀物。建議在循環水箱底部加裝排渣閥，減少停機維護時間。

3.防腐蝕與防泄漏雙保險

風管采用PP或FRP材質，關鍵連接處使用氟橡膠密封圈。

地面做環氧樹脂防腐處理，并設置應急中和池（儲備石灰或片堿），防止酸液泄漏擴散。

4.智能監控賦能高效管理

安裝pH在線監測儀、液位報警器等裝置，數據接入中控平臺。當噴淋液pH值低于8.5時自動啟動加藥系統，避免人工操作的滯后性。

三、成本控制的關鍵細節

1.循環水系統優化

通過“堿液梯度利用”策略：一級噴淋塔使用新鮮堿液，二級噴淋改用一級塔的循環水，可使藥劑消耗量減少30%~40%。

2.余熱回收創造效益

在酸霧溫度較高的工序（如熱硫酸清洗），可在風管中加裝板式換熱器，回收的熱能用于車間供暖或純水制備，年節省能源成本超15萬元（以中型FPC廠為例）。

3. 標配永磁節能風機，可以節省25%以上的電費成本，為企業節省成本。

四、行業升級趨勢與建議

隨著《電子工業污染物排放標準》的加嚴，單純末端治理已無法滿足要求。領先企業開始推行“工藝優化+智能管控”模式：

在蝕刻環節改用低揮發性酸制劑

采用膜分離技術回收廢酸中的金屬離子

搭建廢氣處理數字系統，實時模擬設備運行狀態

對于中小型FPC廠，建議優先選擇模塊化、可擴展的廢氣處理方案。例如熙誠環保推出的酸霧凈化塔，集成pH自動調控、遠程故障診斷、永磁節能風機智能控制系統等功能，設備占地面積較傳統方案減40%，運維人員投入降低60%，特別適合多品種、小批量的電路板廠產線需求。

科學規劃酸霧廢氣處理系統，既是環保達標的硬性要求，更是企業降本增效的隱形競爭力。選擇具有電子行業經驗的技術服務商，能夠針對薄型材料生產車間的特殊工況，提供定制化解決方案。歡迎關注專業環保技術團隊，獲取更多廢氣治理實踐案例！文中所涉技術參數需以實際工況為準，建議聯系專業工程師現場診斷。

本文部分技術方案由熙誠環保提供支持，專注電子行業廢氣治理14年，服務超200家生產企業。
